小型超速機器人MZ04/MZ04E

中空手腕的巧妙電纜排線

-通過中空結構的手腕＊智能地對機械手電纜進行配線。通過簡潔的穿插配線防止與周圍的裝置干擾，設備的可靠性大幅提高。

緊湊，寬大的動作範圍

-輕量緊湊型機械手使設備更加簡單，為省空間化做出了貢獻。MZ04進一步追求緊湊性。設置面積是MZ07的一半（A5紙大小）。

最高級別的動作速度，提高生產率

-採用輕型機械手及最新的控制技術，實現了同級別最快的動作性能。提高了生產性。

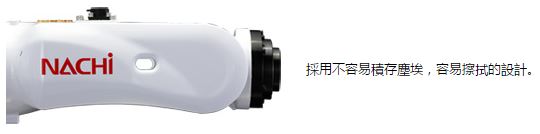

外形精煉平滑

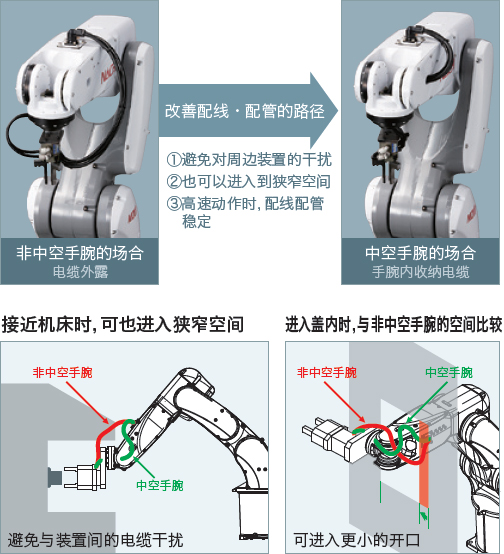

巧妙的電纜佈線

在中空手腕內抓手用的配線，配管可有序的收納

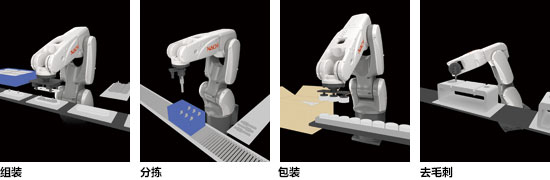

實例

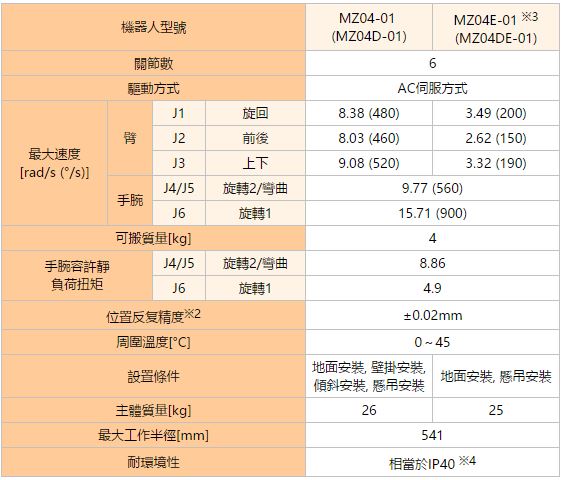

規格

1[rad]=180/π[°] 1[N·m]=1/9.8[kgf·m]
※2 依據JIS B8432
※3 在MZ04E/MZ04DE使用全軸80W以下的馬達。
※4 MZ04/MZ04E對應IP40；MZ04D/MZ04DE對應IP67（防塵防滴）。

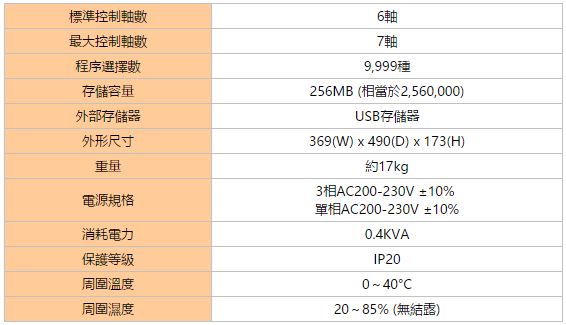

控制裝置規格

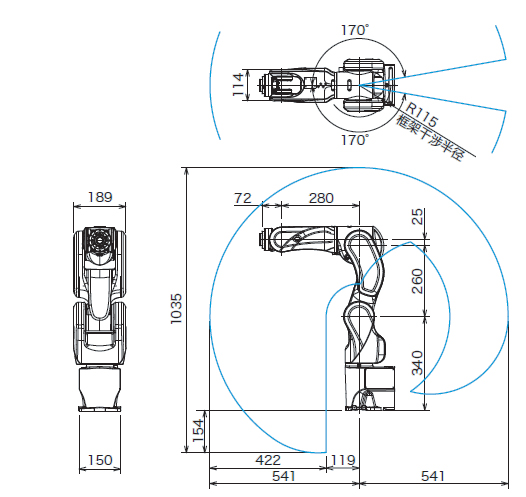

外形尺寸及動作範圍

安裝圖

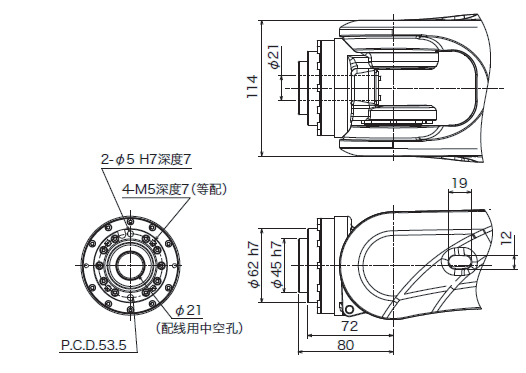

手腕詳情

(*1) 本產品的額定功率，規格，外部尺寸等如需改良而變更，恕不另行通告。
(*2) 如果本產品的最後使用者與軍事相關，或用於兵器等的製造，可能成為“外匯及國際貿易管理法”規定的出口限制的對象。出口時，請進行充分的審查和辦理所需的出口手續。
