CTX gamma 1250 TC 4A / linear

銑車複合完整加工

集合多種技術多種加工方法於一身無疑是現代加工業的發展趨勢。除常規設備外，例如銑車複合加工主軸，刀庫，CTX beta TC和CTX gamma TC系列許多複合加工機床還提供更多選配。6面完整加工在許多行業中具有決定性的經競爭優勢。工件日益複雜的現實需要使用更多加工技術，例如齒輪銑削和5軸連動加工。

加工區

最大迴轉直徑 (mm)：700
最大車削直徑 (mm)：630 | (700)1)

車銑主軸座（頂）

橫向行程（X1） (mm)：650 (–20)
垂直行程（Y1） (mm)：±200
縱向行程（Z） (mm)：1,300

刀塔滑座（下）

橫向行程（X2） (mm)：210
縱向形成（Z2） (mm/min)：1,200

主軸

主軸頭 (mm)：220h5 | (A15)*
棒料規格 (mm)：102
前端軸承主軸直徑 (mm)：160 | (220)*
夾緊卡盤 (mm)：250-500 | 400 / 500 | 500 / 630
驅動功率（40% / 100% DC）(kW)：45 / 35 | (52 / 40)* | (59 / 50)*
扭矩，最大(40/100% DC) (Nm)：770 / 600 | (2,200 / 1,700)* | (4,000 / 3,400)*
最高轉速 (rpm)：4,000 | (2,500)* | (2,000)*

副主軸

車銑主軸

B軸（轉矩電機驅動）

擺動範圍（B）(°)：240
扭矩，最大（40% DC） (Nm)：2,800
液壓夾緊 (Nm)：2,800

刀庫

刀位數量：Disk 36 (chain 120)2)
刀具長度 (mm)：400
刀具重量G1 / G2 (kg)：10 | (6/12)2)
最大刀具直徑（空刀位） (mm)：80 (140)
進給驅動AC，刀架2，快移速度X2 / Y2* / Z2 (m/min)：30 / 30

刀座（刀塔，下）

刀位數量：12
動力刀位：12
軸徑（基於DIN 69880） (mm)：40
驅動功率（40%DC） (kW)：94
扭矩，最大（40% DC） (Nm)：30

尾座

尾座行程（自動運動）(mm)：1,160
中心位置 (MT)：6
最大尾座力 (daN)：1,800

機床重量

包括電氣櫃 (kg)：18,500

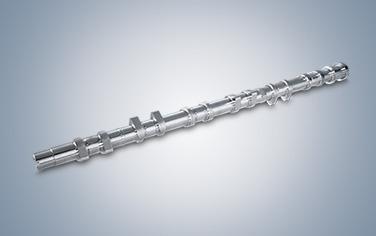

汽車製造

凸輪軸材質： 16MnCr5
工件尺寸： 70x1040
加工時間： 80分鐘
亮點: 6面完整加工，變速加工

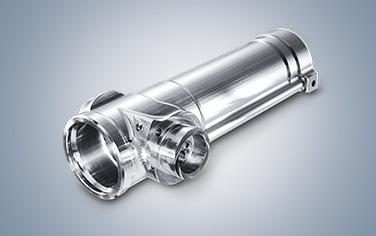

航空航天

起落架部件
材質：鋼
工件尺寸： 130x290
加工時間： 165分鐘
亮點: 自由曲面銑削

控制系统 CTX gamma 1250 TC 4A / linear

DMG ERGOline®控制面板帶19"顯示器和3D軟件

ShopTurn 3G多通道編程系統第一次將編程速度快的DIN格式編程與編程容易的ShopTurn編程環境結合在一起 –縮短週期時間30 %。因此，生產更靈活和更高效。 DMG ERGOline®控制面板帶19"顯示器，加工的同時顯示更全面：編程和仿真。

CELOS® - 兼容，統一，一致。

CELOS® - APP SELECTOR:集中訪問所有可用應用程序。

CELOS®為用戶提供面向日常加工生產的菜單結構。
CELOS®的觸控功能允許用戶點觸進入“APP選擇”。

類似於智能手機或平板電腦操作，用戶能直接訪問所有可用的應用程序，具體的應用程序與應用領域有關，通過單觸“APP選擇”挑選所需應用。 EMO展會上，將提供12個CELOS® APP。例如，“Job Manager”（任務管理）或“Job Assistant”（任務助手）的CELOS® APP向操作人員提供網絡支持的生產訂單的準備、優化和系統化處理功能（工件，設備和NC數控程序）。
