CTX beta 1250 TC 4A

最高生產力的高精度車銑複合加工中心

全新CTX beta 1250 TC 4A開創了CTX系列機床的4軸車銑複合加工的新領域。 B軸的12.000 rpm轉速的車銑複合加工主軸由轉矩電機驅動。選配的下刀塔採用直接驅動技術，最高轉速10.000 rpm和Y軸進一步提高生產力和應用靈活性。

加工區

最大迴轉直徑 (mm)：540
最大車削直徑 (mm)：340

車銑主軸座（頂）

最大迴轉直徑 (mm)：540
最大車削直徑 (mm)：340

刀塔滑座（下）

橫向行程（X2） (mm)：195
垂直行程（Y2） (mm)：±40
縱向形成（Z2） (mm/min)：1,200

主軸

副主軸

主軸頭 (mm)：170h5
前端軸承主軸直徑 (mm)：130
Chuck* (mm)：200 / 250 / 315
驅動功率（40% / 100% DC）(kW)：32 / 25
扭矩，最大(40/100% DC) (Nm)：32 / 25
最高轉速 (rpm)：5,000
進給驅動AC，刀架1，快移速度X / Y / Z (m/min)：30 / 30 / 45

車銑主軸

刀具接口：HSK-A63 | (Capto C6)*Capto C8)*
主軸轉速，最高 (rpm)：12,000
驅動功率，最大（40% DC） (kW)：29
扭矩，最大（40% DC） (Nm)：79

B軸（轉矩電機驅動）

擺動範圍（B）(°)：220
扭矩，最大（40% DC） (Nm)：614
液壓夾緊 (Nm)：2,800

刀庫

刀位數量：Disk 24 (chain 120)*
刀具長度 (mm)：300
刀具重量G1 / G2 (kg)：7
最大刀具直徑（空刀位） (mm)：80
進給驅動AC，刀架2，快移速度X2 / Y2* / Z2 (m/min)：30 / 30 / 45

刀座（刀塔，下）

機床重量

包括電氣櫃 (kg)：15,000

刀具

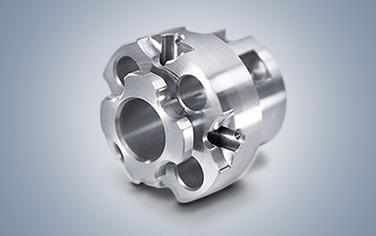

分度盤
材質：鋼
工件尺寸：Ø 400 mm x 310 mm
加工時間：124分鐘
亮點：齒輪加工，自由曲面銑削

汽車

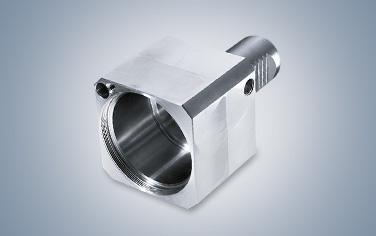

連接件
材質： 42CrMo4
工件尺寸： 100x80
加工時間： 12.5分鐘
亮點: 6面完整加工

控制系统 CTX beta 1250 TC 4A

DMG ERGOline®控制面板帶21.5"顯示器和3D軟件

ShopTurn 3G多通道編程系統第一次將編程速度快的DIN格式編程與編程容易的ShopTurn編程環境結合在一起 –縮短週期時間30 %。因此，生產更靈活和更高效。 DMG ERGOline®控制面板帶19"顯示器，加工的同時顯示更全面：編程和仿真。

CELOS® - 兼容，統一，一致。

CELOS® - APP SELECTOR:集中訪問所有可用應用程序。

CELOS®為用戶提供面向日常加工生產的菜單結構。
CELOS®的觸控功能允許用戶點觸進入“APP選擇”。

類似於智能手機或平板電腦操作，用戶能直接訪問所有可用的應用程序，具體的應用程序與應用領域有關，通過單觸“APP選擇”挑選所需應用。 EMO展會上，將提供12個CELOS® APP。例如，“Job Manager”（任務管理）或“Job Assistant”（任務助手）的CELOS® APP向操作人員提供網絡支持的生產訂單的準備、優化和系統化處理功能（工件，設備和NC數控程序）。

CTX beta 1250 TC 4A

带双刀架的车 / 铣复合实现完整加工
