精密複合加工機 KY20

具有代表性的加工對象

・液氣壓精密工件
・光學機工件
・電子機器工件
・航空機械工件

實現高精度●高剛性●長壽命

工件主軸台的上下進給的高精度定位，使高速迴轉成為可能的工件主軸等，隨處體現了卡希富基公司在長年的滾齒機製造中培養的技術。
工件主軸由超精密徑向止推滾珠軸承構成，特別注意動平衡。
工件主軸（C軸）內裝備了光學刻度，確保了高度的分度精度。
床身的斜骨架構造更加提高了剛性，軌道部分使用中心V型窄導軌方式的低面壓更加提高了運動性能，可以長期地進行微精度的加工。
另外，支柱相對於主軸台是對稱構造，設計上熱變位少。

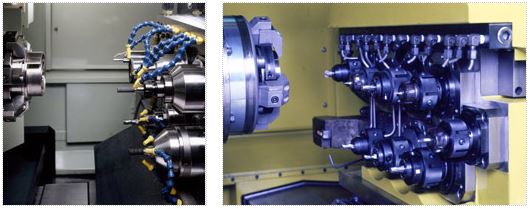

自由度高的矩陣工裝

工裝主軸由超精密徑向止推滾珠軸承構成，輸送帶驅動6,000～18,000min -1，內置的電機準備了30,000～75,000min -1多種類，實現了跳動1µm以內的高精度・低震動。
採用矩陣工裝系統，可以搭載因加工目不同而不同的最合適的工裝主軸。
對於ATC利用無工具交換誤差，是高精度的工裝系統。
另外，從工具到工具只是直線運動的定位，可以短時間完成。

省能源

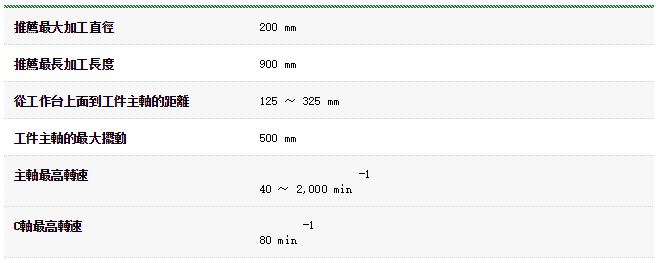

機床性能

工作範圍

電氣

佔地面積及重量

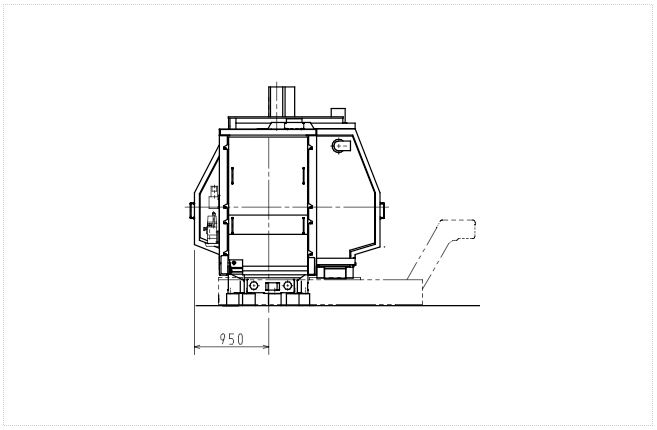

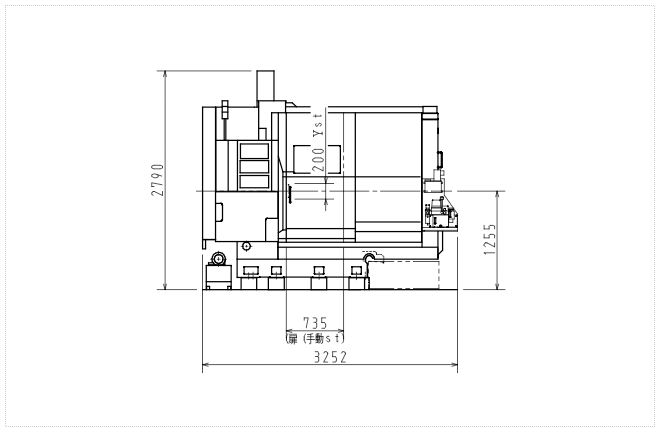

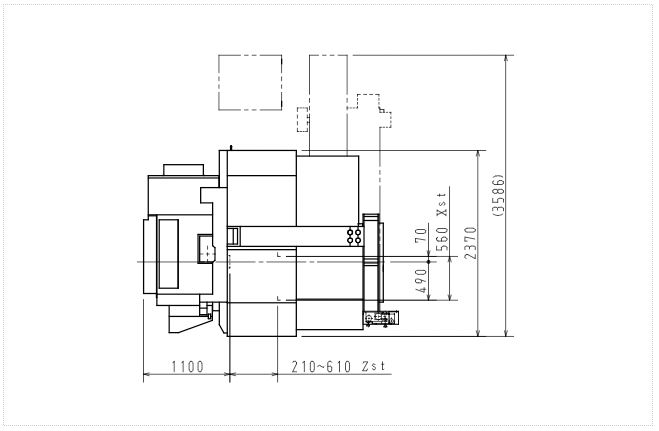

外觀尺寸圖
