Crysta-Apex S 500
1.7μm等級精度的威力

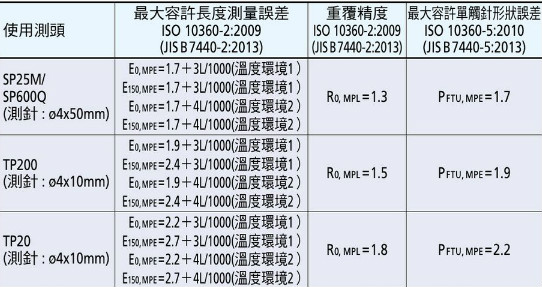

Crysta-Apex S系列最大允許誤差­­*1為EO,MPE­=(1.7+3L/1000)μm，是一種高精度CNC三次元測定機。【500/700/900系列】
將EO,MPE­=(2.5+4L/1000)μm級別的三次元測定機與Crysta-Apex S系列進行比較。假設保證的精度(圖面的公差在±0.02mm，測定機假設的精度在最低1/5以下(1/10以下最為理想)，也就是4μm，這就意味著尺寸公差1/5的精度保證下，測量長度超過375mm，精度便不可靠了相反，如圖所示，Crysta-Apex S系列在尺寸公差1/5的精度保證下，最大測量長度達到766mm。由於兩者首相數值有0.8μm的差距(2.5-1.7=0.8)，從保證相同精度的能力來看，存在著2倍以上的差異。
*1採用JIS B7440-2(2003)制定的三次元測定機的精度規格。這個規格下已經包含了「不確定因素」。與不考慮「不確定因素」的規格【JIS B7440-2(1997)】相比較，目測直(目錄規格值)即使相同，用新規格顯示的機器，其性能差更勝一籌。
溫度補正系統
可將溫度補正功能系統(選配)安裝在Crysta-Apex S三次元測定機上。
這可保證在16-26℃溫度條件下三次元測定機本體的精度。
這個系統，是基於永久安裝在光學尺上的溫度感應器和工件上的溫度感應器共同作用，可監測光學尺溫度和工件溫度，輸出測量結果到控制器之前，同時考慮工件材料膨脹係數以及CMM的特點，修正到20℃時的測量值，使用Crysta-Apex S溫度補正系統的結果，明顯優於只有光學尺溫度府補正的系統。
高速，高加速驅動
Crysta-Apex S系列的最大驅動速度為519mm/s，最大驅動加速度為2309mm/s2。與普通的CNC三次元測定機(最大驅動速度430mm/s，最大驅動加速度1667mm/s2)進行比較，開始移動1秒後，移動距離產生約100mm的差距。甚至，與一般CNC三次元測定機(最大測量速度5mm/s)相比較，Crysta-Apex S系列的測定速度(與測量勿接觸速度)設定為最大8mm/s，能夠實現極度高速的測量，在與Crysta-Apex S系列的驅動速度，驅動加速度相配合，總測量時間能夠大幅度縮短。測量個體增加越多，該時間差也越大，那也表示了測量成本的明顯差異。
高剛性設計
Crysta-Apex S系列和以往的機型一樣，為了提高成本體的剛性已採取了各式各樣的獨特結構。Y軸軌道因附屬在花崗岩平台的側邊，經年累月幾乎不會產生變化，並長期維持穩定精度。而且，X軸的軌道部分，空氣及高加速運動時可以使震動減到最小，進而確保穩定的直線運動。
