CLX 450
說 明
全新CLX 450配± 60 mm的Y軸和DMG MORI SLIMline®多點觸控控制面板,Operate版西門子數控系統
現代化的數控車削中心必須高效、靈活且便於操作。 DMG MORI的CLX 450擁有全面的加工能力和全面的先進技術。例如模塊化的機床結構,豐富可選的選配和加工方式讓用戶可配置自己的機床。
現代化的數控車削中心必須高效、靈活且便於操作。 DMG MORI的CLX 450擁有全面的加工能力和全面的先進技術。例如模塊化的機床結構,豐富可選的選配和加工方式讓用戶可配置自己的機床。
加工區
床身上方迴轉直徑(mm):650
橫向刀架上方迴轉直徑(mm):ø465
最大車削直徑(mm):ø400 / ø315*
橫向行程(X)(mm):267.5
縱向行程(Z) (m/min):600
快移運動(X/Z)(m/min):30 / 30
橫向刀架上方迴轉直徑(mm):ø465
最大車削直徑(mm):ø400 / ø315*
橫向行程(X)(mm):267.5
縱向行程(Z) (m/min):600
快移運動(X/Z)(m/min):30 / 30
主軸
主軸頭:A2-8
棒料規格(mm):ø80
前端軸承直徑(mm):130
卡盤直徑(mm):210**/ 250**/ 315**
驅動功率(40%/100% DC)(kW):25.5 / 17
最大扭矩(40/100% DC)(Nm):426 / 283
最高轉速(rpm):4,000
棒料規格(mm):ø80
前端軸承直徑(mm):130
卡盤直徑(mm):210**/ 250**/ 315**
驅動功率(40%/100% DC)(kW):25.5 / 17
最大扭矩(40/100% DC)(Nm):426 / 283
最高轉速(rpm):4,000
定位精度
基於ISO 230-2,X/Z軸(間接測量系統)(µm):5/10
基於ISO 230-2,C軸(arcsec):20
基於ISO 230-2,C軸(arcsec):20
VDI刀座刀塔
刀位數量:12 x VDI 40/ 6 x BT 其中動力刀位數:12**
刀位直徑(mm):40
最大功率(kW):5.44
最大扭矩(40% DC)(Nm):20
最高轉速(rpm):4,000
刀位直徑(mm):40
最大功率(kW):5.44
最大扭矩(40% DC)(Nm):20
最高轉速(rpm):4,000
尾座
尾座行程(mm):500
頂尖接口(MT):5
最大尾座推力(kN):8
頂尖接口(MT):5
最大尾座推力(kN):8
導軌
XX/Z軸滾珠絲槓驅動(DxP)(mm):40 × 10
機床重量
(無排屑器)(kg):4,950 / 5,050*
(帶排屑器)(kg):5,500 / 5,600*
(帶排屑器)(kg):5,500 / 5,600*
機械

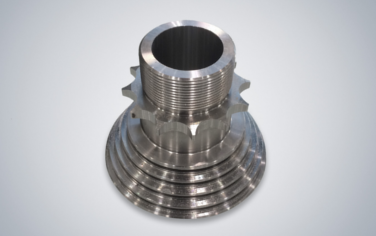

鏈輪
材質:鋼C45
工件尺寸:Ø 100 x 115 mm
加工時間:14分鐘

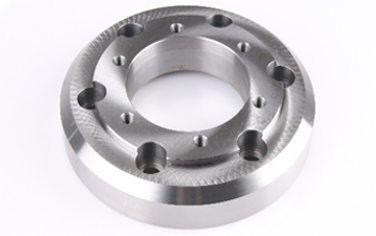

平衡法蘭適配器
材質:鋼C45
尺寸:Ø 160 x 70 mm
加工時間:30分鐘

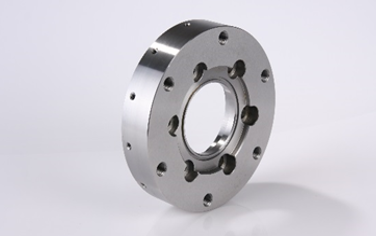

卡盤適配器
材質:C45
尺寸:Ø 260 x 60 mm
加工時間:35分鐘
汽車製造

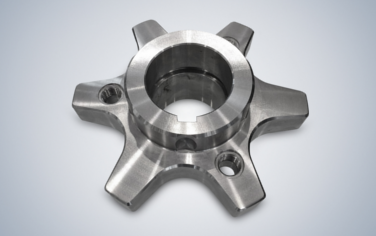

驅動法蘭
材質:不銹鋼(1.4305號)
工件尺寸:Ø 150 x 120 mm
加工時間 :16分鐘
電氣

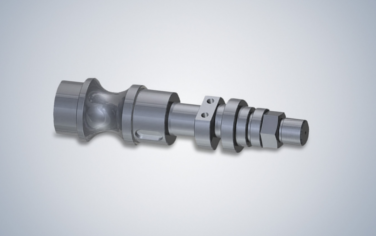

軸
材質:不銹鋼(1.4305號)
工件尺寸:Ø 96 x 380 mm
加工時間:24分鐘
航空航天

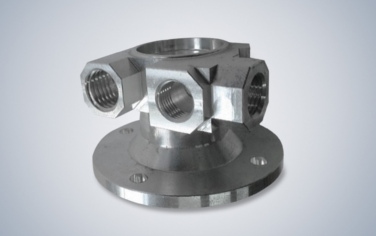

連接件
材質:鋁
工件尺寸:Ø 74 x 45 mm
加工時間:25分鐘
控制系統 CLX 450
全新DMG MORI SLIMline®多點觸控控制面板配Operate版西門子數控系統和3D數控技術,現代化的新一代用戶界面並兼容舊版Operate。實用、易用和優化設計的19"多點觸控顯示屏高分辨率地顯示並可傾斜45°,為用戶提供決定性優勢。
3D數控技術讓用戶在加工前仿真工件的加工 – 體驗當今先進技術及便捷的易操作性!而且,數控系統的存儲空間被顯著擴大,從5 MB擴大到4 GB。
3D數控技術讓用戶在加工前仿真工件的加工 – 體驗當今先進技術及便捷的易操作性!而且,數控系統的存儲空間被顯著擴大,從5 MB擴大到4 GB。
DMG MORI SLIMline® 多點觸控控制面板(19")配Operate 4.7版西門子數控系統
直觀易用,操作迅速且便捷
存儲容量:存儲容量擴展到4 GB
程序選擇:本地硬盤 / U盤 / 網絡擴展
全面改進的19英寸顯示屏:高分辨率及創新和易用的用戶界面提供大量特有功能
3D數控技術:觸控操作的工件及加工過程仿真
多任務加工:擴展的鑽孔循環方便用戶鑽孔 / 開孔加工;循環頁顯示的編程輔助為用戶提供全新深孔鑽縮放功能
靈活的軟鍵盤:內置在多點觸控顯示屏中
訪問外部存儲裝置:在數控系統中顯示及保存更多文件格式,例如HTML / PDF / BMP / JPEG / DXF
擴展的仿真功能:夾持定義的工件毛坯;同步記錄
DMG MORI SMARTkey®:個性化的用戶管理並帶一個U盤
有效及安全地加工:面板按鈕直接訪問內容
操作更舒適:45°的傾斜範圍
存儲容量:存儲容量擴展到4 GB
程序選擇:本地硬盤 / U盤 / 網絡擴展
全面改進的19英寸顯示屏:高分辨率及創新和易用的用戶界面提供大量特有功能
3D數控技術:觸控操作的工件及加工過程仿真
多任務加工:擴展的鑽孔循環方便用戶鑽孔 / 開孔加工;循環頁顯示的編程輔助為用戶提供全新深孔鑽縮放功能
靈活的軟鍵盤:內置在多點觸控顯示屏中
訪問外部存儲裝置:在數控系統中顯示及保存更多文件格式,例如HTML / PDF / BMP / JPEG / DXF
擴展的仿真功能:夾持定義的工件毛坯;同步記錄
DMG MORI SMARTkey®:個性化的用戶管理並帶一個U盤
有效及安全地加工:面板按鈕直接訪問內容
操作更舒適:45°的傾斜範圍
