超精密門型治具研磨版盤 NJ-208

特徵

■究竟搭配的大型治具磨床
可加工面積至L2000×W800×H500mm的治具研磨加工。具有次微米的絕對運動精度和反復再現性的NAGASE門型結構機上搭載美國MooreTool社製的治具頭，實現了從來未有的精度的治具加工。
■以原來以上的加工精度加工從來未有的加工面積。

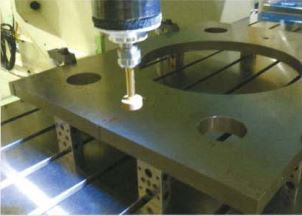

針對X，Y，Z軸的全衝程，實現了1µｍ以下的定位精度。至200mm的孔加工為MooreTool社製的治具頭的行星運動。200mm以上的尺寸因插補X，Y軸及C軸的法線方向的控制，可對應至φ800mm的加工範圍。X，Y軸的二軸插補精度為半徑50mm，進給速度為250mm/min時維持次微米。回轉方向的偏差也極小。因几乎都不會出現拐點，實現大徑工件也可與小徑幾乎同等的加工精度。
■也可當作測量機來使用的運動精度。
本體工作台引導面的X（左右），Y（前後）軸上使用NAGASE獨家液靜壓觸動面搭配線性馬達。活用次微米的X（左右）、Y（前後）軸的反復再現性、最小設定單位的進給精度，加工後不需卸下工件，可直接在機上使用精密測量探針（OP）。讓修正加工變得很容易。
■「不合常識」的不僅是精度。
除了加工精度以外，本機具有推翻原本的治具磨床的常識的各種各樣的特徵。例如X，Y軸的進給速度為10m/min，大型工件的加工時間的縮短。可加工乾式和濕式。高精度的加工。
