鞍型高精度成形平面磨床

SEG 515．520

特徵

■實現40m/min高速移動左右機台反轉

縮短加工時間，實現高效率加工。※根據機種

沒有辦法應對的情況，歡迎洽詢。

■細心及精緻完成的鏟花加工

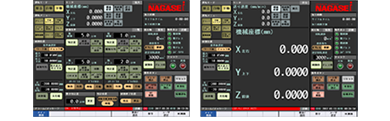

■Zero控制的操作畫面範到

■Neo控制的操作畫面範到

可自由地砂輪成形，自由地形狀加工。

這是塑造模具製造商的訣竅的

多成型磨床。

1.對應於各種工件形狀的高精度成形加工。

在模具零件成形上需要的鍵槽、輪廓、總型研磨加工都能解決。

將砂輪形狀保持定於自動修正成形上，同時可以處理形狀精度及面粗度的高精度加工。

（輪廓、總型成形是Zero系列控制）。另外選配方式可搭載液靜壓主軸。

2.搭配高剛性無骨架式車身和圓柱的組合，可確實處理0.1μm的切入。

採取主體上廣泛的前後寬度，將肋配置於適當位置可提高剛性。

此外除了一般砂輪之外，能夠對應高顆粒度的CBN及鑽石砂輪，在上下軸採用高剛性直動旋轉引導功能，

實現精確的0.1μm進料。在選配的上下、前後軸上藉由度量反饋搭載了全封閉系統。

在高精度間隔研磨加工上很有效果。

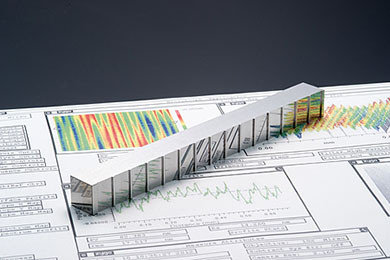

3.優於前後、左右軸的平直功能。

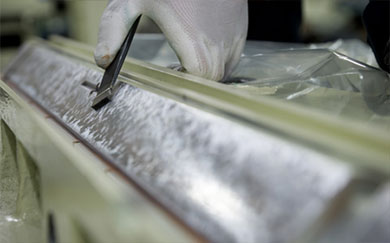

在專業人花費了很多時間和努力及成就而成的刮面及獨家開發的滑動面設計，

抑制左右機台移動時的走向線變化或負載量的姿態變化，而實現前所未有的平直精度。

鞍型上採用NAGASE的獨家超寬、超低摩擦V＆V結構。為了高精度形狀創成實現最佳運動特性。

4.高速左右機台反轉可進行高效率鏡面精加工。

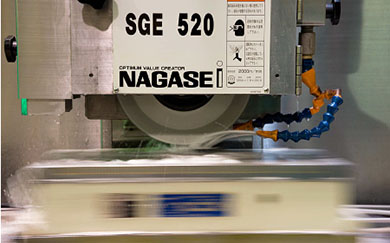

除了左右送料速度在於最大25m/min的標準型之外，配備對應最大40m/min的高速送料的機種(SGE-520Zero3)。

比起以往能更加有高效率的加工。此外，獨家開發的零件結構能夠很順暢地反轉左右機台，

因反轉打擊而受到的對於砂輪形狀的打擊會很小，並且獲得高品質又高精度的加工成品結果。

5.各種符合顧客用途需求的控制。

搭載各種符合顧客用途需求的控制系統。

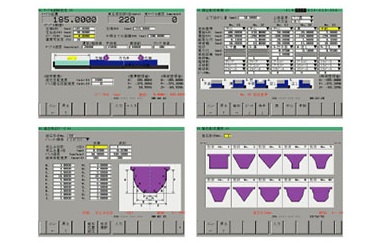

Zero控制:日常性的平面及成形加工到高度研磨條件設定等易於設定控制的對話式控制軟體。

透過選配方式，另可選擇複合形狀研磨或多零件研磨。此外，使用CAD / CAM系統「CAP-4」，

容易處理複雜的砂輪形狀或輪廓形狀。

E2控制:平面研磨、深鍵槽研磨等可自動修整及自動加工，並容易使用的教學方式。

此外研磨中可臨時變更條件，在通用機械上易於使用高精度加工。

選配

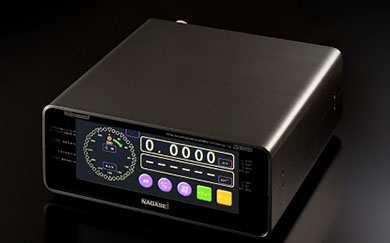

■新的平衡向量“NB-3012”
顯示砂輪旋轉的振動，它可以使高精度更容易地研磨。

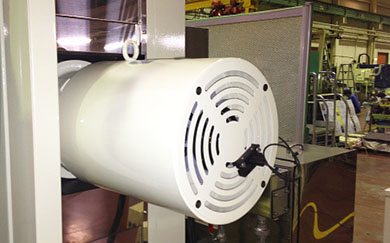

■極低振動馬達
抑制砂輪軸的振動為最小，提供高旋轉精度。

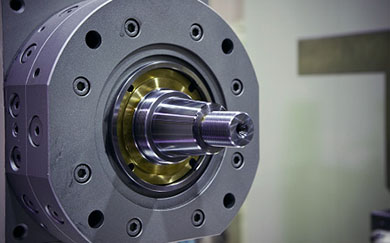

■液靜壓主軸
實現次微米級的旋轉精度。在剛性豐富，它可實現高效率，高精度加工

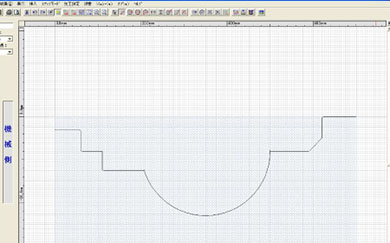

■CAD / CAM軟體“CAP-4”

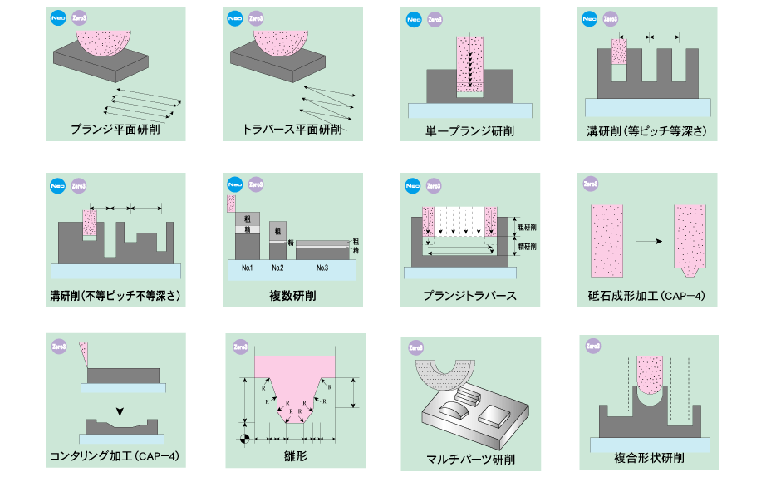

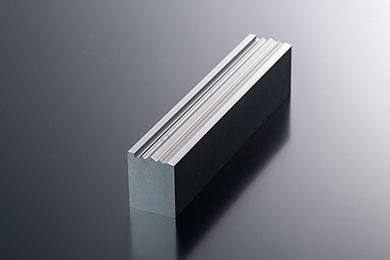

鍵槽加工、總型加工、成形加工等的加工範例

窄鍵槽，輪廓，總型，平面。
透過您的視覺來憑證品格及精度的差異。

■鏡面平面加工（需靜壓主軸）
利用0.1μm的上下切入的特徵，可高顆粒度完成鏡面研磨。

■半導體用封止模具的鍵槽加工
可加工鍵槽間距，並至底面也可完成鏡面。

■輪廓成形研磨
藉由輪廓成形的結構，能達到包含鍵槽形狀的複雜形狀的高效率加工。

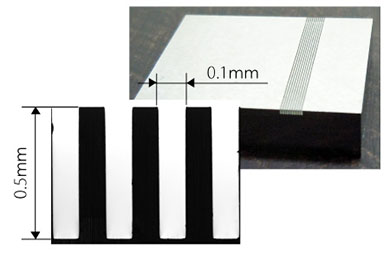

■極細的鍵槽加工
可加工極細鍵槽的超精密徑向加工。

■搭載SGE-515·520上的NC控制加工範例

E2系列控制...平面研磨，深鍵槽研磨，間距研磨，多數研磨
Zero系列控制... 平面研磨，深鍵槽研磨，間距研磨，多數研磨，砂輪成形加工，輪廓加工，複合形狀研磨等

窄鍵槽，輪廓，總型，平面。 透過您的視覺來憑證品格及精度的差異。

窄鍵槽，輪廓，總型，平面。
透過您的視覺來憑證品格及精度的差異。
