東聖機械有限公司

立式加工機 CMX 1100 V

C型框架結構，高剛性的標杆

-改進設計的C型框架結構，X軸可動工作台

-整個行程內高剛性的Y軸結構

-經FEM有限元優化設計和製造

全面高精度的部件和精湛的細節

-非直線直接測量系統的所有軸定位精度為6 µm（基於ISO 230-2標準）

-溫度補償，確保穩定、精確和高質量的生產過程

-一級公差（IT1）的滾珠絲槓

CMX V系列立式加工中心集先進的設計、緊湊的結構和大加工區優點於一身

-更高操作舒適性，輕鬆進行重型工件的裝件和卸件操作

-大型工作台1,400 x 560 mm，加工的工件重量達1,000 kg

-佔地面積僅8.7 m 2

SIEMENS、HEIDENHAIN或FANUC的3D數控系統任意選擇！

-打造量身定制的解決方案

-19" DMG MORI SLIM line多點觸控控制面板和 SIEMENS數控系統，直觀易用，操作輕鬆

-19" DMG MORI SLIM line多點觸控控制面板和 HEIDENHAIN數控系統，輕鬆和高效地編程

-15″ DMG MORI SLIM line控制面板和MAPPS版FANUC數控系統，提供3D仿真的輪廓驗證功能

自動化輔助系統

WH

-標準化模塊

-高靈活性和高性價比

-大庫容量

-全部功能工廠預配

MATRIS

-可結合使用多種標準化的自動輔助設備（例如清洗、測量、打標等）

-靈活的裝件機機械手

-模塊式的機器人程序和示教功能，快速投入大批量生產

-模塊式配置並連接MAPPS系統，易於維護和操作簡單

-如配立式加工中心，可執行大型刀具裝刀操作

PH

-高性價比的自動化解決方案

-多達24盤位

-緊湊型解決方案：佔地面積僅16 m²

行程

最大行程(X/Y/Z軸)(mm)：1100/560/510

工作臺尺寸

工作臺裝夾面(mm)：1400x560

工作臺承重(kg)：1000

主軸

標準轉速：12,000 rpm

最大轉速（可選）：12,000 rpm

功率 (100% ED)：9千瓦 (AC)

扭矩 (100% ED)：54 Nm

刀庫

容量(標準)：30

最大容量：30

快速行程

最高行程(X/Y/Z軸)(m/min)：30/30/30

泵體

連接板

渦形物

轉接板

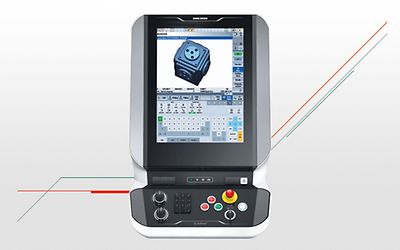

19" DMG MORI SLIM line多點觸控控制面板和SIEMENS數控系統

更有效地操作

-快速和方便的“縮放”功能

-快速和方便地訪問參數和用戶數據

-存儲容量擴展到4 GB

操作更舒適

-高分辨率及創新和易用的用戶界面提供大量特有功能

-3D數控技術：觸控操作的工件和加工仿真

-靈活的軟鍵盤：內置在多點觸控顯示屏中

-有效和安全地加工，控制面板提供快捷按鈕

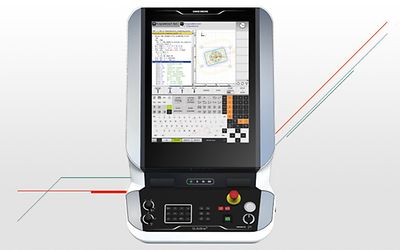

19" DMG MORI SLIM line多點觸控控制面板和HEIDENHAIN數控系統

更有效地操作
-快速和方便的“縮放”功能
-快速和方便地訪問參數和用戶數據
-存儲容量擴展到4 GB

操作更舒適
-高分辨率及創新和易用的用戶界面提供大量特有功能
-3D數控技術：觸控操作的工件和加工仿真
-靈活的軟鍵盤：內置在多點觸控顯示屏中
-有效和安全地加工，控制面板提供快捷按鈕

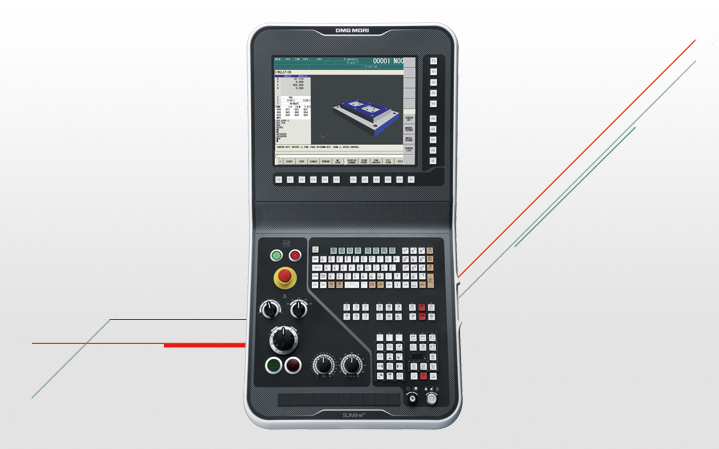

15" DMG MORI SLIM line控制面板和FANUC數控系統

提供3D仿真功能，輕鬆驗證輪廓

-配工藝菜單的對話式自動編程功能

-Manual Guide和互動編程

-文件顯示和記錄功能，查看操作說明、圖紙和文字

-用戶友好的幫助界面，清晰地顯示機床狀態

MPC 2.0 – Machine Protection Control

-加工過程中的振動監測

-碰撞時快速關機

-即使在擺動位置，也可以手動退刀

-扭矩監測

-推薦用於CTX TC系列車削中心的保護套件

-避免刀具破損

-更高機床可用性

-減少故障
